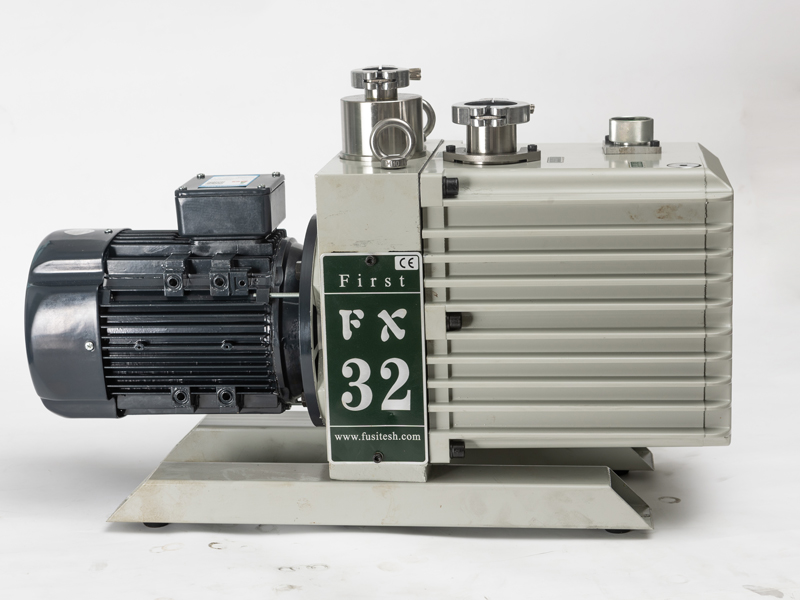

FX32双级直联旋片泵

1.产品概述:

FX32(2XZ-8B)旋片真空泵为双级直联结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空设备连接,在运转时将容器内的大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空。旋片真空泵的技术参数为4X10-2泵与电机连轴,高转速,外形小,结构紧凑,流动性工作方便,特采用金属刮片,适用于扩散泵的前级泵,精密仪器的配套与使用室,医药,食品包装,电子等单位使用。

2. 用途及使用范围

FX32(2XZ-8B)型直联真空泵是用于从密闭容器中抽除气体获得真空的基础设备。它可以单独使用,也可以作为增压泵、扩散泵、分子泵等的前级泵,它可以抽除一般气体,也可以抽除含有少量可凝性气体的混合气体。该泵可应用于真空冶炼、真空焊接、真空干燥、真空包装、真空蒸馏、真空脱气,电真空、实验仪器设备等的真空作业以及制冷设备配套,空调、冰箱、彩电生产流水线等.


产品规格

产品参数

FX32

380V 三相

几何抽气速度L/s(M3/h)

9.3(33.4)

名义抽气速度L/s(M3/h)

8(28.8)



极限分压强Pa

气镇开

≤8×10-2

气镇关

≤2×10-2



极限全压强Pa

气镇开

≤6×10-1

气镇关

≤5×10-1

进气口直径

DN40ISOKF

电机功率Kw

1.1KW

外型尺寸

630×240×410

注:(1)极限分压强为水银压缩式真空计(麦氏计)的测量值

(2)极限全压力为电阻或热偶式真空计的测量值
