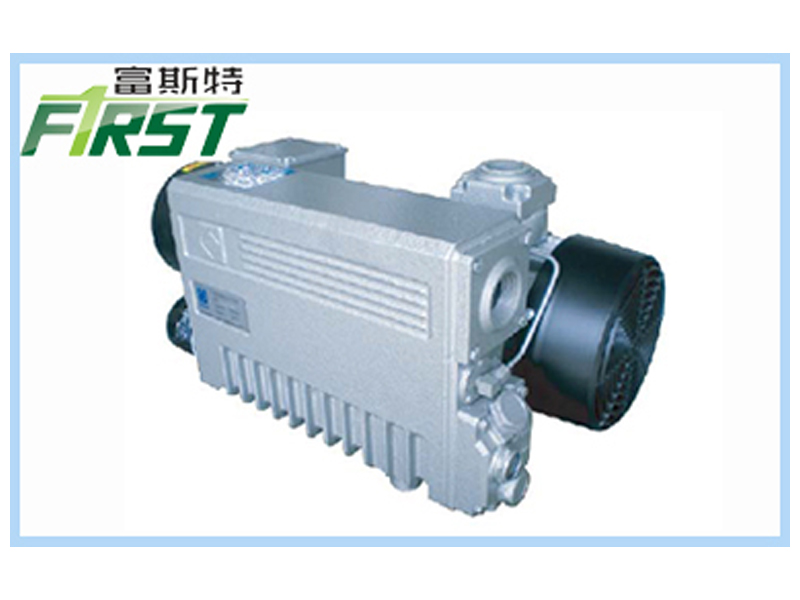

FX-202单级泵

在带有吸气阀和排气阀的圆形泵体(定子)内,装有一个偏心转子在转子槽中靠离心力运动的三片叶片,这些叶片将泵分隔成三部分,它们的容积随着转子的转动,周期性地变化,完成气体的抽吸、压缩、排除过程,从而使抽吸口处的气体被抽吸,形成真空。

产品规格

一、真空原理:



在带有吸气阀和排气阀的圆形泵体(定子)内,装有一个偏心转子在转子槽中靠离心力运动的三片叶片,这些叶片将泵分隔成三部分,它们的容积随着转子的转动,周期性地变化,完成气体的抽吸、压缩、排除过程,从而使抽吸口处的气体被抽吸,形成真空。

  二、真空泵性能:

  *好 真空度高,可小于0.5毫巴

  *抽速高

  *工作噪音低,可小于62分贝

  *水蒸气抽除能力强

  *环保,泵内装有油雾消除器,能除去排出气体中的99.99%的油

  *结构紧凑,设计科学合理,轻便,易于安装在工业系统中

  三、应用范围:

  1、包装、粘贴

  各种食品、金属件及电子元件的真空或惰性气体包装

  照片、广告纸的粘贴

  2、吊运、输送、吸持,装卸

  玻璃板的吊运

  木版、塑料板的吸持

  非磁性件的装卸

  造纸和印刷工业中,纸和纸板的装卸,输送

  粉状材料的输送

  3、干燥、除气、浸渍

  电子元器件的干燥、浸渍

  铸模、涂料、真空炉的除气

  4、其他

  实验室装置

  医疗装置

  氟利昂的回收

  真空热处理





Item Item

FX-10

FX-21

FX-25

FX-40

FX-63

额定抽速

Rate speed            (m3/hr)

10

21

25

40

63

好 压力

Ultimate pressure       (mbar)

0.1-0.5

0.1-0.5

0.1-0.5

0.1-0.5

0.1-0.5

噪音Noise                dB (A)

61

62

60

64

65

工作温度

Work temperature        (℃)

81

82

82

83

84

用油量

Oil consumption         ( L)

0.5

0.5

0.5

1.5

2

水蒸汽允许压力

Vapor permitted pressure (mbar)

40

40

40

40

40

水蒸汽抽除率

Suction rate of vapor    ( kg/h)

0.15

0.3

0.4

0.6

1

进气口螺纹

Whorl of inlet      (Inch)

Rp3/4”

Rp3/4”

Rp3/4”

Rp1 1/4”

Rp1 1/4”

排气口螺纹

Whorl of outlet          (Inch)




Rp1 1/4”

Rp1 1/4”

电机功率

Motor rated power        (kW)

0.37

0.75

1.1

1.1

1.5

转速

Motor rated rotating speed(rpm)

1440

2880

2880

1440

1440

重量

Total weight            (kg)

17

18

19

48

58

尺寸Dimension             ( cm)




65X30X26

65X43X29.5




Item

FX-160

FX-202

FX-250

FX-302

额定抽速

Rate speed            (m3/hr)

160

202

250

302

好 压力

Ultimate pressure       (mbar)

0.1-0.5

0.1-0.5

0.1-0.5

0.1-0.5

噪音

Noise                 dB (A)

71

73

73

75

工作温度

Work temperature         (℃)

65

72

81

83

用油量

Oil consumption          ( L)

5

5

7

7

水蒸汽允许压强

Vapor permitted pressure (mbar)

40

40

40

40

水蒸汽抽除率

Suction rate of vapor    ( kg/h)

2.5

4

4.5

5

进气口螺纹

Whorl of inlet            (Inch)

Rp2”

Rp2”

Rp2”

Rp2”

排气口螺纹

Whorl of outlet          (Inch)

Rp2”

Rp2”

Rp2”

Rp2”

电机功率

Motor rated power        (kW)

4

4.8

5.5

7.5

转速

Motor rated rotating speed     (rpm)

1440

1440

1440

1440

重量

Total weight             (kg)

157

157

195

211

尺寸

Dimension         ( cm)

85.5X49.5X43.5

85.5X49.5X43.5

98X56X44

101X56X44
