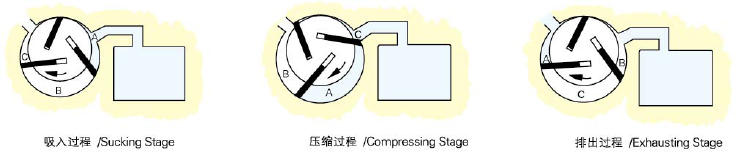

在带有吸气阀和排气阀的圆形泵体(定子)内，装有一个偏心转子在转子槽中靠离心力运动的三片叶片，这些叶片将泵分隔成三部分，它们的容积随着转子的转动，周期性地变化，完成气体的抽吸、压缩、排除过程，从而使抽吸口处的气体被抽吸，形成真空。

一、真空原理：

二、真空泵性能：

*好真空度高，可小于0.5毫巴

*抽速高

*工作噪音低，可小于62分贝

*水蒸气抽除能力强

*环保，泵内装有油雾消除器，能除去排出气体中的99.99%的油

*结构紧凑，设计科学合理，轻便，易于安装在工业系统中

三、应用范围：

1、包装、粘贴

各种食品、金属件及电子元件的真空或惰性气体包装

照片、广告纸的粘贴

2、吊运、输送、吸持，装卸

玻璃板的吊运

木版、塑料板的吸持

非磁性件的装卸

造纸和印刷工业中，纸和纸板的装卸，输送

粉状材料的输送

3、干燥、除气、浸渍

电子元器件的干燥、浸渍

铸模、涂料、真空炉的除气

4、其他

实验室装置

医疗装置

氟利昂的回收

真空热处理

Item Item	FX-10	FX-21	FX-25	FX-40	FX-63
额定抽速 Rate speed (m3/hr)	10	21	25	40	63
好压力 Ultimate pressure (mbar)	0.1-0.5	0.1-0.5	0.1-0.5	0.1-0.5	0.1-0.5
噪音Noise dB (A)	61	62	60	64	65
工作温度 Work temperature (℃)	81	82	82	83	84
用油量 Oil consumption ( L)	0.5	0.5	0.5	1.5	2
水蒸汽允许压力 Vapor permitted pressure (mbar)	40	40	40	40	40
水蒸汽抽除率 Suction rate of vapor ( kg/h)	0.15	0.3	0.4	0.6	1
进气口螺纹 Whorl of inlet (Inch)	Rp3/4”	Rp3/4”	Rp3/4”	Rp1 1/4”	Rp1 1/4”
排气口螺纹 Whorl of outlet (Inch)				Rp1 1/4”	Rp1 1/4”
电机功率 Motor rated power (kW)	0.37	0.75	1.1	1.1	1.5
转速 Motor rated rotating speed(rpm)	1440	2880	2880	1440	1440
重量 Total weight (kg)	17	18	19	48	58
尺寸Dimension ( cm)				65X30X26	65X43X29.5

Item	FX-160	FX-202	FX-250	FX-302
额定抽速 Rate speed (m3/hr)	160	202	250	302
好压力 Ultimate pressure (mbar)	0.1-0.5	0.1-0.5	0.1-0.5	0.1-0.5
噪音 Noise dB (A)	71	73	73	75
工作温度 Work temperature (℃)	65	72	81	83
用油量 Oil consumption ( L)	5	5	7	7
水蒸汽允许压强 Vapor permitted pressure (mbar)	40	40	40	40
水蒸汽抽除率 Suction rate of vapor ( kg/h)	2.5	4	4.5	5
进气口螺纹 Whorl of inlet (Inch)	Rp2”	Rp2”	Rp2”	Rp2”
排气口螺纹 Whorl of outlet (Inch)	Rp2”	Rp2”	Rp2”	Rp2”
电机功率 Motor rated power (kW)	4	4.8	5.5	7.5
转速 Motor rated rotating speed (rpm)	1440	1440	1440	1440
重量 Total weight (kg)	157	157	195	211
尺寸 Dimension ( cm)	85.5X49.5X43.5	85.5X49.5X43.5	98X56X44	101X56X44
